PewPew in the Galaxy
Une boîte lumineuse conçue pour l’impression 3D
PewPew in the Galaxy est une boîte lumineuse décorative conçue pour être imprimée en 3D, assemblée sans colle et équipée d’un simple ruban LED.
À la base, je voulais surtout créer un objet sympa pour décorer une chambre, un bureau ou une bibliothèque.
Quelque chose de très geek, forcément, avec une esthétique de grande aventure spatiale, mais sans simplement reprendre un logo existant et le transformer en lampe. L’intérêt était justement de créer mon propre objet.
Et comme souvent avec la 3D, ce qui semble assez simple une fois terminé l’est beaucoup moins quand il faut commencer à réfléchir à comment on va réellement le fabriquer.
Une inspiration assez évidente… sans faire une copie
L’inspiration est assez évidente, même si je ne la nomme jamais directement.
Je suis fan d’une certaine saga de science-fantasy. Oui, science-fantasy, pas science-fiction, mais on pourra se disputer là-dessus une autre fois.
Je ne voulais surtout pas reprendre son logo tel quel, ni utiliser sa typographie originale.
J’ai donc choisi une typographie open source qui en rappelle volontairement certains codes et surtout l’esprit, sans chercher à reproduire exactement l’original.
Et puis il fallait un nom.
PewPew in the Galaxy.
« Pew pew », c’est évidemment cette façon très enfantine d’imiter le bruit d’un tir laser.
L’idée m’est notamment venue d’une blague dans The Big Bang Theory. Les filles se moquent du côté geek et un peu immature des garçons en caricaturant leurs tirs laser avec des « pew pew »… tout en étant elles-mêmes parfaitement capables d’aller à Disneyland déguisées en princesses.
Bref, PewPew in the Galaxy, c’est aussi une petite blague de geek sur les geeks.
Faire une jolie boîte, c’était la partie facile
Le problème avec une boîte lumineuse, c’est qu’il ne suffit pas de faire une façade, de mettre quelques LED derrière et de considérer que le boulot est terminé.
Il faut pouvoir l’imprimer.
Il faut pouvoir mettre les LED dedans.
Il faut que la lumière arrive là où on en a besoin.
Il faut pouvoir refermer l’ensemble.
Et puisque je voulais que le modèle puisse être reproduit facilement, je ne voulais pas non plus imposer des composants particulièrement difficiles à trouver.
J’ai donc conçu PewPew autour d’un ruban LED standard.
La boîte elle-même a ensuite été découpée en plusieurs pièces, chacune ayant son rôle : le contour extérieur, le fond, les lettres, les éléments internes et les différentes parties permettant de fermer l’ensemble.
Pas de colle
C’était également l’une des contraintes du projet.
Je voulais pouvoir assembler la boîte sans colle.
Les différentes pièces ont donc été pensées pour s’emboîter les unes dans les autres.
Cela paraît être un détail, mais ça change pas mal de choses pendant la modélisation. Une pièce imprimée en 3D n’est pas un assemblage parfait qui existe uniquement sur l’écran.
Il faut prévoir les épaisseurs, les jeux entre les pièces et les emboîtements pour que, une fois imprimé, tout ce petit monde accepte réellement de vivre ensemble.
C’est justement l’un des aspects que j’aime dans la conception pour l’impression 3D : on ne modélise pas seulement une forme, on réfléchit déjà à l’objet qui sortira de la machine.
Le plus compliqué est finalement caché à l’intérieur
Le plus intéressant techniquement n’est d’ailleurs presque plus visible une fois PewPew assemblé.
Il fallait faire passer le ruban LED dans toute la boîte et surtout répartir correctement l’éclairage derrière les différentes zones.

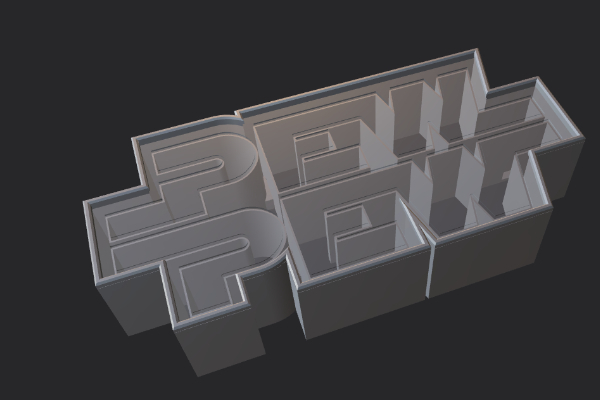

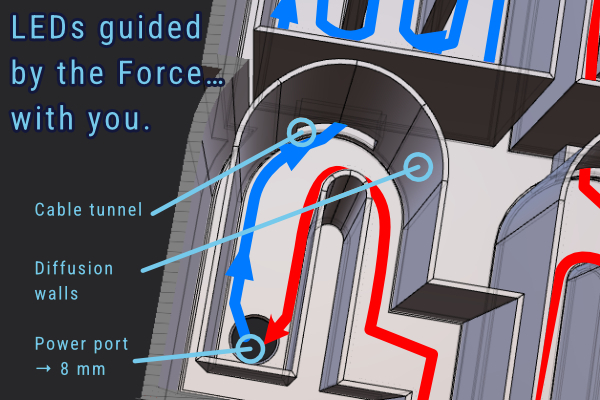

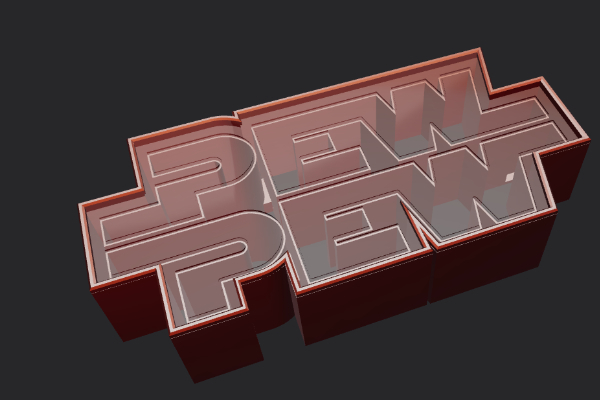

J’ai donc créé une sorte de labyrinthe intérieur qui guide le ruban LED.
Ce système permet d’organiser son cheminement derrière la façade plutôt que de simplement jeter quelques LED au fond de la boîte en espérant que la lumière fasse gentiment son travail toute seule.
C’est une partie que j’aime particulièrement dans ce projet parce qu’elle montre bien que la modélisation 3D ne concerne pas uniquement ce que l’on voit.
Une bonne partie du travail peut se trouver à l’intérieur de l’objet, puis complètement disparaître une fois celui-ci terminé.
Un objet réellement pensé pour être imprimé
PewPew n’a donc pas été conçu uniquement pour faire une jolie image 3D.
Le modèle devait réellement pouvoir être fabriqué sur une imprimante 3D FDM relativement classique.
Le prototype a été pensé notamment pour une Ender 3 équipée d’une buse de 0,4 mm.
Une fois assemblée, la boîte mesure environ :
220 × 103 × 45 mm.
Le découpage en plusieurs éléments permet d’imprimer séparément les différentes parties avant de les emboîter et d’installer le ruban LED.
On passe donc progressivement d’un dessin et d’une idée à un ensemble de fichiers 3D, puis à des pièces imprimées et enfin à un véritable objet lumineux.
C’est aussi ça, la modélisation 3D
PewPew est un petit projet personnel, assez geek et volontairement amusant.
Mais derrière la blague et les « pew pew », il montre aussi une partie importante de mon travail en 3D.
Quand je conçois un objet destiné à être fabriqué, je ne travaille pas uniquement son apparence.
Il faut réfléchir à la manière dont il sera imprimé, aux différentes pièces qui le composent, à leur assemblage, aux composants que l’on va ajouter et à la façon dont quelqu’un pourra réellement utiliser l’objet une fois terminé.
C’est ce passage entre l’idée, la modélisation et l’objet réel qui m’intéresse particulièrement.
Vous avez une idée d’objet à fabriquer ?
Décoration, boîtier, accessoire, prototype ou objet particulier : je peux concevoir et modéliser une pièce en tenant compte dès le départ de sa future fabrication.
L’objectif n’est pas seulement d’avoir un beau modèle 3D à l’écran. L’objectif est qu’il fonctionne aussi une fois sorti de l’écran.
Pour ceux qui veulent l’imprimer
PewPew in the Galaxy est également disponible sous forme de fichiers prêts à imprimer sur Cults3D.
La version publiée comprend les différentes pièces nécessaires à l’assemblage de la boîte et à l’intégration du ruban LED.
